Google Earth. οπτική υποστήριξη για τους χαρτογράφους

Το Google Earth, πέραν του ότι είναι ένα μέσο ψυχαγωγίας για το ευρύ κοινό, έχει επίσης γίνει μια οπτική υποστήριξη για τη χαρτογραφία, τόσο για να δείξει αποτελέσματα όσο και για να ελέγξει ότι η εργασία που γίνεται είναι συνεπής. να μην πω ως παιδαγωγικό εργαλείο για τη γεωγραφία ή τις τάξεις γεωδαισίας.

Σε αυτήν την περίπτωση πρόκειται να βοηθήσω το Manifold GIS να δημιουργήσει τα τεταρτημόρια και το Google Earth για να ελέγξει τα αποτελέσματα, εκμεταλλευόμενος μια άσκηση που αναπτύξαμε μαζί με τον Cristian Mejía, έναν επιθεωρητή της Sucre με την βοήθεια του οποίου πραγματοποιήθηκε η εμπειρία. Κατ 'αρχήν, πρέπει να οριοθετήσουμε μια περιοχή στην οποία θα εργαστούμε, στην περίπτωση της Βολιβίας, βρίσκεται μεταξύ των ζωνών 19, 20 και 21. και γεωγραφικά πλάτη 8 και 24 μοίρες, στο νότιο ημισφαίριο. Όλα αυτά μπορούν να ληφθούν από το Google Earth με απλή επιθεώρηση, αλλάζοντας την επιλογή για να το δείτε στο UTM για να απεικονίσει τις ζώνες και σε γεωγραφικό για να δείτε τα γεωγραφικά πλάτη και τα μήκη.

1. Το τεταρτημόριο των τριών τομέων ενδιαφέροντος.

Στο Πολλαπλασιασμό γίνεται με Προβολή> πλέγμα

Στη συνέχεια υποδεικνύουμε ότι περιμένουμε ένα τεταρτημόριο που κυμαίνεται από το γεωγραφικό μήκος -54 έως -72, είναι αρνητικά επειδή βρίσκονται στο δυτικό ημισφαίριο. Και το γεωγραφικό πλάτος που επιλέγουμε μεταξύ -8 και -24, εξακολουθούν να είναι αρνητικά επειδή βρίσκονται κάτω από τον ισημερινό.

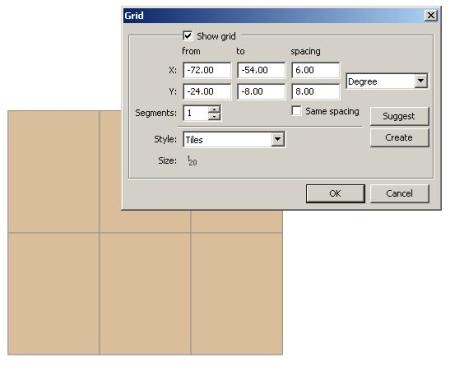

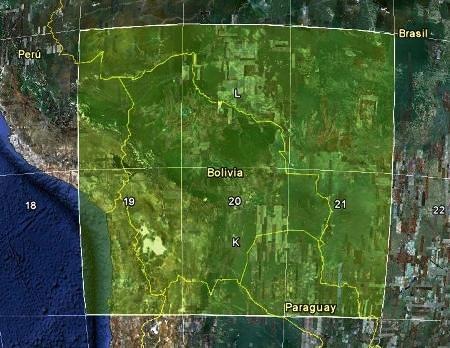

Αναφέρουμε επίσης πώς θέλουμε να το διαιρέσουμε. η πλήρης διάσταση είναι 18 (3 6 άξονες) σε μήκος και 16 (2 φορές 8 μοίρες) σε γεωγραφικό πλάτος. Δείχνουμε ότι μας πιστεύετε πλακάκια αντί για απλές γραμμές. Και εκεί έχουμε τις τρεις ζώνες, όπως είναι παραπάνω στο Google Earth ,. Για να το δοκιμάσουμε, κάνουμε δεξί κλικ στο επίπεδο και εξάγουμε σε kml, κάνοντας την οπτική πτυχή τόσο λογική που σε ένα εργαστήριο γεωδαισίας πριν από 20 χρόνια ήταν δύσκολο να γίνει κατανοητό.

2. Χάρτες 1: 250,000

Για παράδειγμα, πρόκειται να εργαστούμε στη ζώνη 20 με τον ίδιο τρόπο. Σε αυτήν την περίπτωση, τα φύλλα 1: 250,000 έχουν διάσταση 1.5 x 1 βαθμό, ισοδύναμο με το διαχωρισμό ολόκληρης της ζώνης σε μήτρα 16 x 4 πλακάκια.

Δηλώνουμε ότι τώρα θέλουμε μόνο το πλέγμα που είναι μεταξύ των μεγεθών 60 και 66, και το γεωγραφικό πλάτος του 8 σε 24. πράγμα που σημαίνει ότι οι βαθμοί 6 θα χωριστούν σε τμήματα 1.5 και τα γεωγραφικά πλάτη σε τμήματα βαθμού 1.

Ολοκληρώθηκε: για έλεγχο, δεξί κλικ και εξαγωγή σε kml. Σε προβολή lat / long μπορείτε να ελέγξετε αν οι γραμμές ταιριάζουν με το πλέγμα Google Earth.

Για να προσθέσετε τα κεντροειδή, επιλέγονται όλα τα πλακίδια και εφαρμόζεται μια λειτουργία γεω-επεξεργασίας, όπως φαίνεται στο παρακάτω γραφικό. Δεν είναι απαραίτητο να φτιάξετε ένα άλλο επίπεδο, δεδομένου ότι το Manifold υποστηρίζει διαφορετικούς τύπους αντικειμένων σε αυτό, εάν θέλετε να στείλετε σε άλλο, δεν πρέπει καν να τα επιλέξετε, επειδή δημιουργούνται με ενεργοποιημένη την επιλογή έτσι ώστε μόνο κόψτε / επικολλήστε.

3. Χάρτες 1: 100,000

Σε αυτή την περίπτωση, τίποτα δεν αλλάζει περισσότερο από το διάστημα, οι βαθμοί 1.5 χωρίζονται σε τρία τμήματα, έτσι ώστε να παραμένουν 0.50 x 0.50.

4. Χάρτες 1: 50,000

Περιττό να πούμε ότι το επόμενο στρώμα χωρίζεται σε τμήματα 0.25 x 0.166667, καθώς το διαιρούμε σε ένα πίνακα 2 x 3, όπως φαίνεται στο τελικό αποτέλεσμα. Στα δεξιά εμφανίζονται τα επίπεδα, μέσα σε ένα φάκελο και κάτω από αυτά μέσα σε έναν χάρτη, όπως όπως εξηγούμε μια μέρα.

Και αυτό είναι το πώς θα το Google Earth, θα μπορούσαμε να το κάνουμε όλα με τη μία, το σύνολο της περιοχής, ωστόσο δεν είναι εύκολη, διότι θα χρειαστεί να μετατρέψει UTM και αυτό γίνεται με τα στρώματα διαχωρίζονται ανά περιοχή.

Είναι αστείο το γεγονός ότι το αρχείο .map Manifold που περιέχει όλα τα επίπεδα, μετρά μόνο τα 85 kb και το Google Earth 59 kb.

Εδώ μπορείτε να κατεβάσετε το αρχείο στο μορφή .map για το GIS διανομής και .kmz για το Google Earth.

Τελικά, αυτό χωρίς το Google Earth θα απαιτούσε πολύ περισσότερο χρόνο για αφηρημένο έλεγχο και αμφιβολία για πιθανό σφάλμα. Εικόνες Google δεν θα είναι τόσο ακριβής, αλλά ως ένα παιδαγωγικό εργαλείο μπορεί να είναι πολύ χρήσιμο στο βαθμό που η ευελιξία του έχει πάρει τις συμβατικές σφαίρες σε λίγο λιγότερο από τα διακοσμητικά γραφείου.
